Interfacing LCD Omnima NXP LPC21xx Solomon SSD192x

by rohmadi on June 26, 2011 at 5:27 PM
Posted In: Interfacing

LCD Omnima jenis ini bisa untuk menampilkan tulisan dan bisa menampilkan grafik. Karakter ataupun grafik yang ditampilkan dapat merupakan komposisi warna dari RGB. Sehingga dapat menampilkan warna sejumlah 256 macam warna. Resolusi screen yang dimiliki adalah 320×240 piksel.

LCD ini dapat diakses melalui interface Serial, I2C, GPIO. Untuk melakukan perintah yang diinginkan disediakan library, ada yang menyediakan juga library open source sehingga bisa digunakan pada OS Open Source.

Gambar dari sebuah memori file juga dapat ditampilkan dengan perintah-perintah tertentu. Selain itu, juga bisa digunakan sebagai display mini PC.

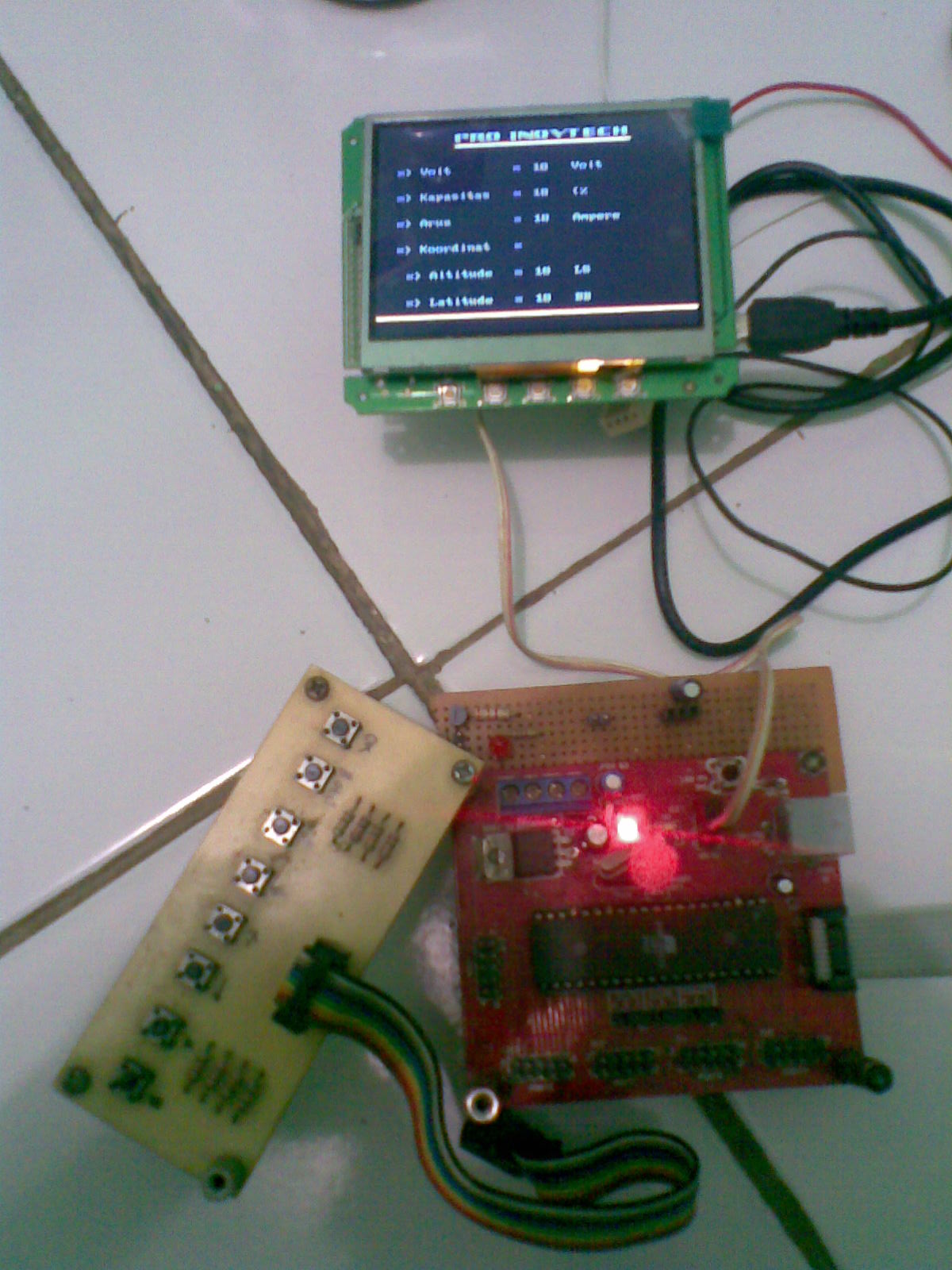

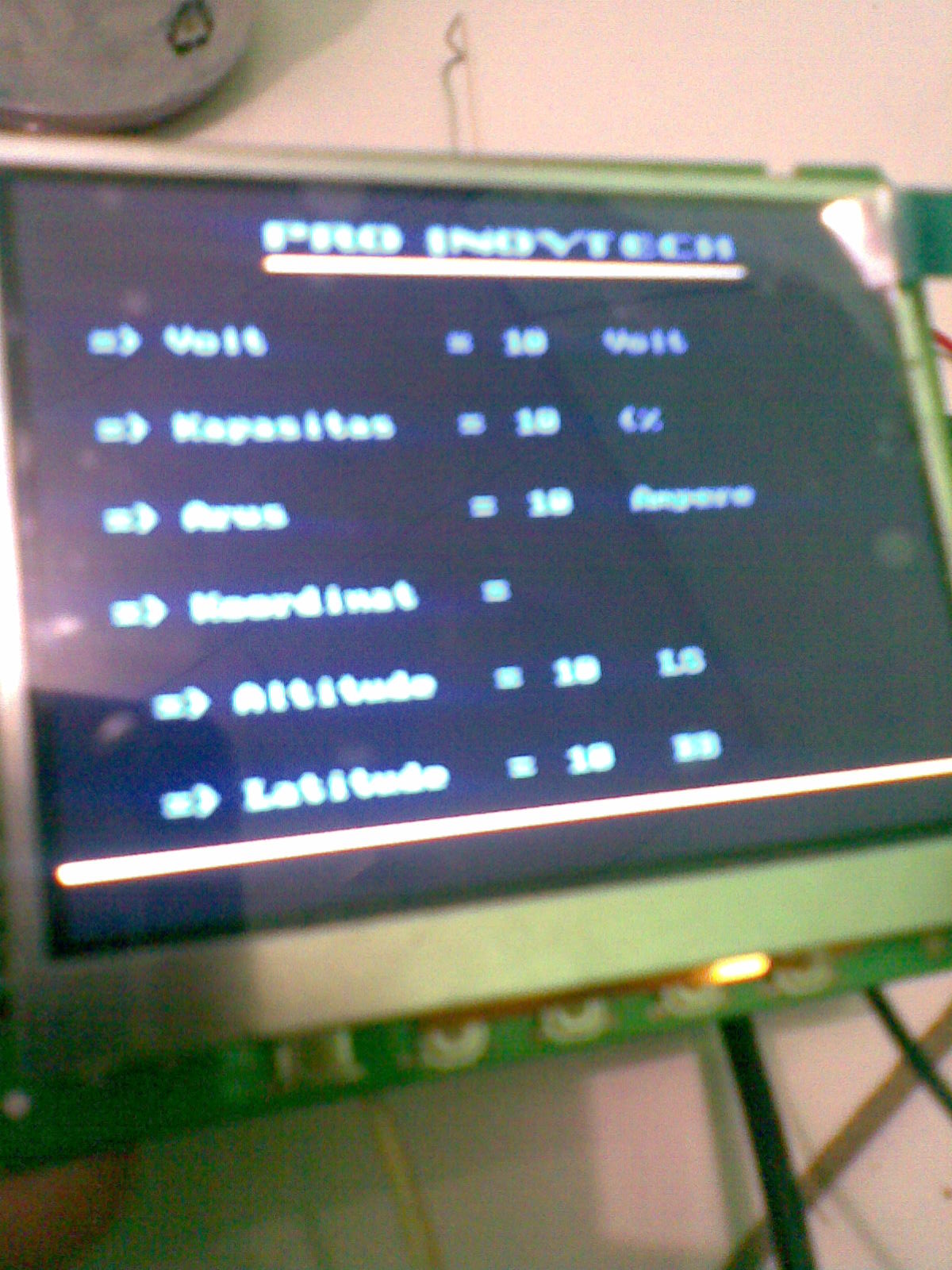

Pada kesempatan ini, saya mencoba menggunakan interface protokol serial, baik melalui hyperterminal maupun melalui mikrokontroller. Dan kedua-duanya menampilkan hasil yang tidak berbeda. Pada bagian akhir, saya lampiran contoh code dengan Code Vision AVR untuk menampilkan beberapa kalimat pada LCD omnima. Berikut adalah hasil dari interfacing dengan LCD Omnima.

Foto-Foto



Video

[youtube=http://www.youtube.com/watch?v=7WSUUezgjCk]

[youtube=http://www.youtube.com/watch?v=7PqBFfKY3Ck]

[youtube=http://www.youtube.com/watch?v=sCwMbvg4Ycg]



Source



Source Code ATMega8535

Command Omnima, digunakan dengan hyperterminal.

Datasheet Omnima-QVGA-LCDoverview
